Panduan Penting Pelat Penahan Api: Rekayasa untuk Keselamatan Industri
Dalam lanskap sistem keselamatan industri yang kompleks, hanya sedikit komponen yang sama pentingnya dan tidak dapat dinegosiasikan seperti komponen lainnya pelat penahan api . Bertindak sebagai penghalang terakhir terhadap penyebaran api yang dahsyat, kinerjanya bergantung pada rekayasa presisi dan standar manufaktur yang ketat. Sebagai perusahaan pemrosesan lembaran logam mekanis yang mengintegrasikan desain, produksi, penjualan, dan layanan, Wuxi Runjiu Tian Machinery Co., Ltd. memahami bahwa membuat penahan api yang andal adalah latihan dalam pengetahuan metalurgi, fabrikasi presisi, dan kontrol kualitas yang tak tergoyahkan. Panduan ini mendalami seluk-beluk teknis pelat penahan api, menjelaskan bagaimana manufaktur tingkat lanjut mengubah logam mentah menjadi pelindung keselamatan yang penting.
Fungsi Kritis: Cara Kerja Pelat Penahan Api

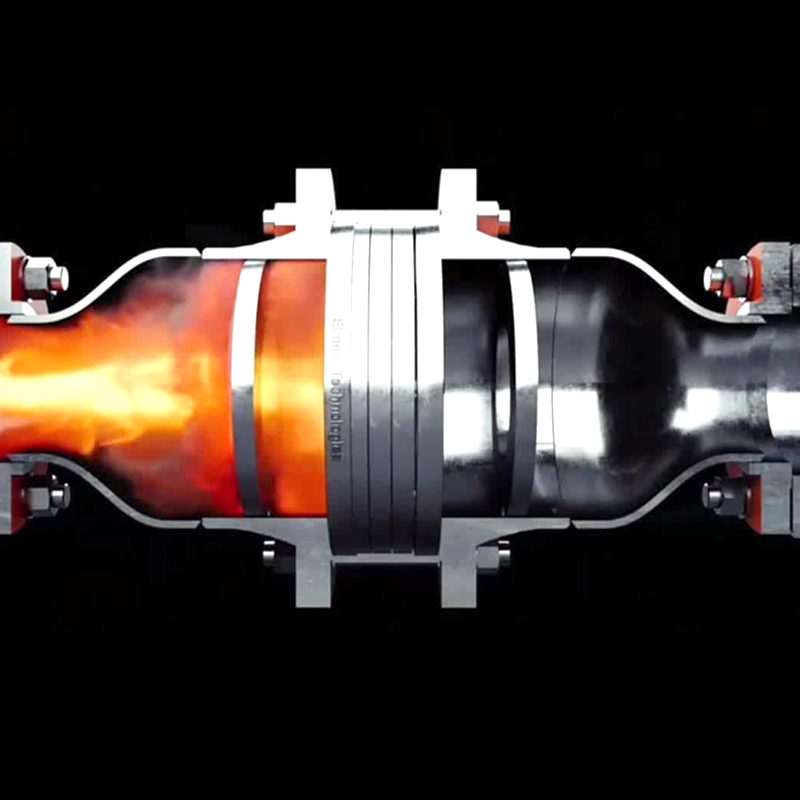

Pelat penahan api adalah alat pengaman pasif yang dirancang untuk mencegah transmisi api melalui pipa atau saluran. Ini berisi matriks saluran atau lorong kecil yang dibentuk secara tepat. Ketika bagian depan nyala api memasuki penahan, saluran-saluran ini menyerap energi panas dari nyala api, mendinginkannya di bawah suhu penyalaan otomatis campuran gas. Proses ini, yang dikenal sebagai "pemadam api", secara efektif memadamkan api sambil tetap membiarkan gas mengalir. Keandalannya sangat penting dalam sistem yang menangani gas atau uap yang mudah terbakar, seperti yang ditemukan dalam pemrosesan kimia, operasi minyak dan gas, dan sistem ventilasi industri seperti peralatan pemurnian kabut minyak.
Desain dan Manufaktur: Dimana Presisi Mendefinisikan Keselamatan
Kemanjuran penahan api bukanlah suatu kebetulan, melainkan desain yang telah diperhitungkan dan produksi yang tepat. Parameter utama harus selaras sempurna untuk memenuhi standar keselamatan tertentu seperti ATEX atau ISO 16852.
Parameter Desain Inti
| Parameter | Deskripsi | Dampak terhadap Kinerja |
| Kesenjangan Aman Eksperimental Maksimum (MESG) | Sifat campuran gas, yang menentukan celah maksimum yang akan mencegah transmisi api. | Secara langsung menentukan lebar saluran maksimum yang diperlukan pada pelat penahan untuk gas spesifik tersebut. |
| Diameter Hidrolik Saluran | Dimensi penampang kritis saluran pendinginan. | Harus lebih kecil dari MESG gas target untuk memastikan pendinginan. Biasanya berkisar dari pecahan satu milimeter hingga beberapa milimeter. |
| Ketebalan Pelat & Volume Bebas | Panjang saluran dan persentase ruang terbuka pada pelat. | Menentukan kapasitas penyerapan panas dan hambatan aliran. Keseimbangan diperlukan untuk pendinginan yang efektif dan penurunan tekanan yang dapat diterima. |
| Pemilihan Bahan | Umumnya baja tahan karat (304/316), aluminium, atau paduan khusus. | Dipilih karena konduktivitas termal yang tinggi, ketahanan terhadap korosi, dan integritas struktural pada suhu tinggi. |
Peran Fabrikasi Lembaran Logam Presisi
Menerjemahkan parameter desain ini ke dalam perangkat fungsional memerlukan kemampuan manufaktur tingkat tertinggi. Di sinilah integrasi teknologi canggih dan filosofi kualitas, seperti yang ditunjukkan oleh produsen seperti Wuxi Runjiu Tian Machinery, menjadi penting.
- Pemotongan Laser Presisi Tinggi: Teknologi ini ideal untuk membuat rangkaian saluran dengan akurasi dan konsistensi ekstrem. Hal ini memastikan tepian yang bersih dan bebas duri di setiap saluran—faktor penting, karena ketidaksempurnaan apa pun dapat menjadi titik panas dan mengganggu proses quenching.
- Konsistensi dan Kerataan Bahan: Bahan dasar harus mempunyai sifat yang seragam dan diproses dengan tingkat kerataan yang tinggi. Permukaan yang melengkung atau tidak rata dapat mengubah dimensi saluran dan menimbulkan jalur kebocoran api.
- Jaminan Kualitas: Setiap batch harus menjalani pemeriksaan ketat. Hal ini mencakup verifikasi dimensi saluran, pengujian penurunan tekanan untuk memvalidasi karakteristik aliran, dan, untuk aplikasi kritis, pengujian prototipe pemadaman api.
Kepemilikan mesin pemotongan laser presisi tinggi, mesin pelubang CNC, dan jalur penyemprotan semi-otomatis (untuk lapisan pelindung pada rumahan) memberikan landasan kokoh yang diperlukan untuk memenuhi persyaratan produk berkualitas tinggi ini secara konsisten.
Pertanyaan Umum
Apa perbedaan antara deflagrasi dan penahan detonasi, dan apakah pelat yang sama dapat digunakan untuk keduanya?
Ini adalah perbedaan mendasar dalam penerapannya. Penahan deflagrasi dirancang untuk menghentikan nyala api subsonik (deflagrasi) yang merambat menuju perangkat. Penahan ledakan dibuat untuk menahan tekanan berlebih yang ekstrim dan gelombang kejut supersonik dari ledakan yang telah terbentuk. Mereka tidak bisa dipertukarkan. Penahan ledakan jauh lebih kuat, sering kali melibatkan beberapa pelat yang lebih tebal atau elemen logam berkerut khusus. Memilih tipe yang salah dapat menyebabkan kegagalan besar. Panjang pipa aplikasi, campuran gas, dan lokasi titik pengapian menentukan jenis yang diperlukan.
Bagaimana cara memilih bahan yang tepat (baja tahan karat vs. aluminium) untuk pelat penahan api?
Pemilihan material didorong oleh lingkungan proses dan sifat gas. Baja tahan karat (Kelas 304 atau 316) adalah pilihan paling umum karena ketahanan korosi menyeluruh yang sangat baik, kekuatan tinggi, dan konduktivitas termal yang baik. Sangat cocok untuk sebagian besar uap kimia dan hidrokarbon. Aluminium dipilih karena konduktivitas termalnya yang unggul (meningkatkan pembuangan panas) dan biaya yang lebih rendah, namun saja untuk aplikasi yang melibatkan gas non-korosif dan jika diizinkan secara tegas (tidak boleh digunakan dengan asetilena karena risiko pembentukan asetilida yang mudah meledak). Selalu lihat bagan kompatibilitas gas dan standar keselamatan yang relevan.
Perawatan dan inspeksi apa yang diperlukan untuk penahan api in-line?
Penahan api adalah perangkat keselamatan yang penting dan memerlukan jadwal perawatan formal. Inspeksi rutin harus mencakup:
- Pemeriksaan Visual: Carilah tanda-tanda korosi, pengotoran, atau kerusakan fisik.
- Pemantauan Penurunan Tekanan: Peningkatan signifikan pada tekanan diferensial di seluruh penahan menunjukkan adanya penyumbatan dari partikulat, polimer, atau es, yang dapat menghambat aliran dan mengurangi efisiensi pendinginan.
- Pembersihan Terperinci: Arrestor harus dibersihkan secara berkala sesuai dengan instruksi pabrik—seringkali dengan pelarut, uap, atau pembersih ultrasonik—untuk menghilangkan penyumbatan. Elemen tersebut harus ditangani dengan hati-hati untuk menghindari kerusakan pada saluran pendinginan yang tepat.
Pelat harus diganti jika pembersihan tidak dapat mengembalikan kinerja atau jika terdeteksi adanya kerusakan pada saluran.
Dapatkah pelat penahan api digunakan sebagai satu-satunya alat pengaman untuk ventilasi tangki penyimpanan?
Tidak, ini adalah kesalahpahaman umum yang memiliki risiko serius. Penahan api pada ventilasi tangki adalah garis pertahanan terakhir yang penting namun harus menjadi bagian dari sistem perlindungan berlapis. Perlindungan utamanya adalah menjaga atmosfer inert (padding) atau menjaga konsentrasi uap di luar kisaran mudah terbakar. Arrestor dapat diblokir seiring berjalannya waktu. Praktik terbaik adalah menggunakan a katup ventilasi tekanan/vakum dengan elemen penahan api yang terintegrasi dan bersertifikat. Kombinasi ini memberikan fungsi pernapasan normal pada tangki sekaligus menggabungkan fitur keselamatan. Mengandalkan semata-mata pada penahan tanpa kontrol lain tidak dianggap sebagai perlindungan yang memadai menurut standar keselamatan modern.
Bagaimana ketepatan pembuatan saluran pendinginan mempengaruhi sertifikasi penahan?
Badan sertifikasi (misalnya, untuk persetujuan ATEX, UL, atau FM) tidak hanya mensertifikasi suatu desain; mereka mensertifikasi produk dari sumber manufaktur tertentu. Proses sertifikasi memvalidasi bahwa seluruh proses pabrikan—mulai dari pengadaan material dan penghitungan desain hingga metode pemesinan spesifik dan pemeriksaan kendali mutu—menghasilkan produk yang konsisten dan andal. Pabrikan yang menggunakan pemotongan laser presisi tinggi dapat menunjukkan toleransi yang lebih ketat dan konsistensi yang lebih tinggi dibandingkan produsen yang menggunakan pengeboran konvensional. Kemampuan reproduktifitas yang telah terbukti ini merupakan faktor kunci dalam memperoleh dan mempertahankan sertifikasi, karena hal ini memastikan bahwa setiap unit yang keluar dari pabrik memiliki kinerja yang sama dengan prototipe yang lulus uji api resmi yang ketat.
